Примеры монтажа арматуры СИП часть 2

  • 25.10.2010
  • Рейтинг:

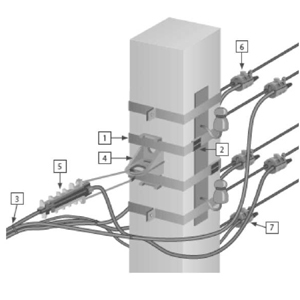

Анкерное крепление и присоединение магистральной линии СИП к неизолированным проводам
Анкерное-крепление-и-присоединение-магистральной-линии-СИП-к-неизолированным-проводам.jpg

1. Лента крепления стальная (см. поз. по п/л П2716–П2720).
2. Скрепа для ленты крепления (см. поз. по п/л П2723, П2724, П2726).
3. Хомут стяжной (см. поз. по п/л П2747–П2750).
4. Кронштейн для 2 анкерных зажимов (см. поз. по п/л П2638, П2641).
5. Зажим анкерный (см. поз. по п/л П2614, П2617, П2618).
6, 7. Зажим ответвительный (см. поз. по п/л П2654—П2661, П2678).

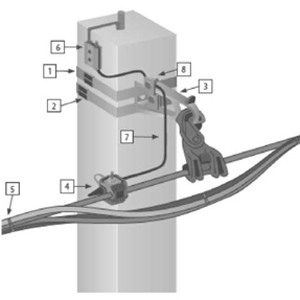

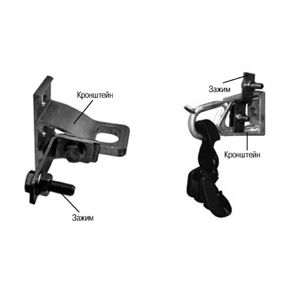

Промежуточное крепление СИП магистральной линии с повторным заземлением Установка зажима на кронштейне СИП
Промежуточное-крепление-СИП-магистральной-линии-с-повторным-заземлением.jpg Установка-зажима-на-кронштейне-СИП.jpg

1. Лента монтажная нержавеющая сталь (см. поз. по п/л П2716–П2720).
2. Скрепа для ленты крепления (см. поз. по п/л П2723, П2724, П2726).
3. Комплект промежуточной подвески (см. поз. по п/л П2652–П2656).
4. Зажим ответвительный (см. поз. по п/л П2663, П2666, П2668).
5. Хомут стяжной (см. поз. по п/л П2747–П2750).
6. Зажим плашечный (см. поз. по п/л П2683).
7. Проводник гибкий заземляющий (см. поз. по п/л П2791, П2792).
8. Зажим для заземляющего проводника(см. поз. по п/л П2794).

1. Кронштейн анкерный
(см. поз. по п/л П2638).
2. Зажим для заземляющего
проводника (см. поз. по п/л П2793).

1. Кронштейн промежуточной
подвески (см. поз. по п/л П2663).
2. Зажим для заземляющего
проводника (см. поз. по п/л П2794).

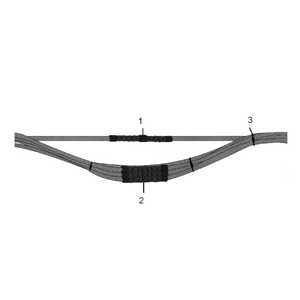

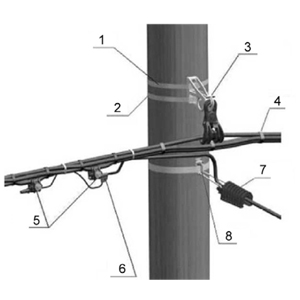

Ответвление от СИП-2 коаксиальными проводами Соединение проводов СИП в пролёте
Ответвление-от-СИП-2-коаксиальными-проводами.jpg Соединение-проводов-СИП-в-пролёте.jpg

1. Лента монтажная стальная (см. поз. по п/л П2716–П2720).
2. Скрепа для ленты крепления (см. поз. по п/л П2723, П2724, П2726).
3. Комплект промежуточной подвески (см. поз. по п/л П2652–П2656).
4. Хомут стяжной (см. поз. по п/л П2747–П2750).
5. Зажим ответвительный (см. поз. по п/л П2659–П2661).
6. Модуль ответвительный  для коаксиальных проводов (см. поз. по п/л П2700).
7. Зажим  анкерный (см. поз. по п/л П2602–П2605, П2607).
8. Кронштейн анкерный (см. поз. по п/л П2646, П2648).

1. Гильза соединительная нулевая (см. поз. по п/л П2768, П2772).
2. Гильза соединительная фазовая (см. поз. по п/л П2758–П2766, П2769).
3. Хомут стяжной (см. поз. по п/л П2747–П2750).
