Расшифровки характеристик и выбор автоматических выключателей!



Разновидности автоматов

    Автоматический выключатель - это это защитное устройство, предназначенное для автоматического отключения электрической цепи при возникновении перегрузки или короткого замыкания. Основным элементом, обеспечивающим срабатывание выключателя, является расцепитель, который может быть трёх типов, и именно от его вида зависит функциональное назначение устройства.

    Тепловой расцепитель используется для защиты сети от перегрузок. Он состоит из биметаллической пластины, которая нагревается при превышении номинального тока. Из-за нагрева пластина расширяется, изгибается и воздействует на спусковой механизм, разрывая электрическое соединение.

    Следующий тип электромагнитный автоматический выключатель представляет собой конструкцию, состоящую из катушки, сердечника и пружины. Основное назначение устройства — оперативное отключение электрической цепи при возникновении короткого замыкания. Резкое увеличение силы тока приводит к изменению магнитного поля, в результате чего происходит смещение сердечника, сжатие пружины и срабатывание расцепителя.

    Существует также комбинированная конструкция , объединяющая в себе тепловой и электромагнитный механизмы. Такой подход обеспечивает комплексную защиту сети от перегрузок и коротких замыканий.

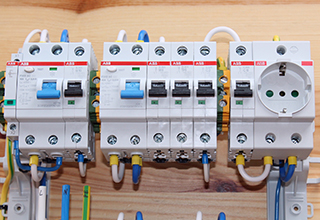

    По конструкции автоматические выключатели делятся на: воздушные (800 до 6300 А), модульные (0,5 до 125 А), в литом корпусе (0,5 до 125 А)

    Среди всех существующих решений последний вариант является одним из самых популярных. Почему? Он выгоден по цене, удобен в установке и использовании. Идеально подходит как для квартир и частных домов, так и для офисных помещений. Если же речь идёт о промышленных объектах, то предпочтение отдаётся более мощным устройствам — с литым корпусом и воздушным охлаждением, которые, правда, стоят дороже

Основные параметры выбора

    Выбор автоматического выключателя начинается с понимания его основных параметров. Один из самых важных — это номинальный ток . Он показывает, какая максимальная сила тока может проходить через устройство без его отключения. Если выбрать автомат со слишком большим значением, он может просто не сработать при перегрузке. А если выбрать значение меньше необходимого, он будет постоянно отключаться.

    Для правильного подбора необходимо рассчитать потребляемую мощность всех приборов в доме. Для этого сложите мощности всех устройств (они указаны на корпусе или в паспорте) и умножьте полученную сумму на 0,7 — это позволит учесть тот факт, что все приборы редко работают одновременно. Затем разделите результат на напряжение в сети (чаще всего это 220 В). Формула выглядит следующим образом:

I = P / U

    После расчёта округлите полученное значение силы тока до ближайшего стандартного значения: 6, 10, 16, 25, 32, 40, 50 или 63 ампера.

Класс автомата (буква на корпусе) говорит о том, во сколько раз ток короткого замыкания должен превысить номинальное значение, чтобы автомат сработал:

• A — чувствительный тип, для длинных линий;
• B — подходит для квартир;
• C — для помещений с мощным оборудованием;
• D — для очень больших пусковых токов.

Количество полюсов зависит от того, какая у вас сеть:

• Однофазная — 1 или 2 полюса;
• Трёхфазная — 3 или 4 полюса.
