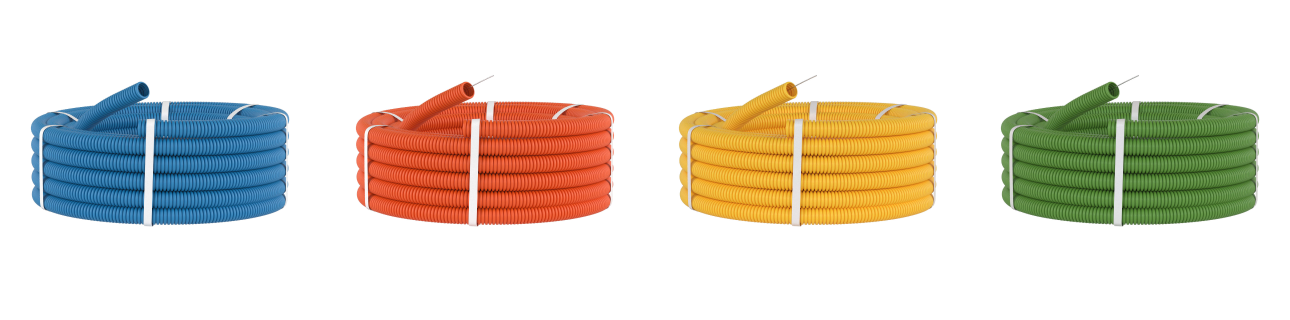

Гофра для электромонтажа: заблуждения, выбор и советы

При самостоятельной укладке гофрированных труб часто допускаются ошибки, вызванные недостаточным знанием особенностей материала и неправильным выбором изделий. В этой статье разъясним ключевые аспекты монтажа и поможем избежать распространенных ошибок при прокладке инженерных коммуникаций с использованием гофротрубы.

В этом материале:

• разберем распространенные заблуждения о характеристиках гофры;
• дадим советы по открытой и скрытой прокладке труб;
• определим критерии выбора труб в зависимости от условий прокладки.

Распространенные заблуждения о характеристиках гофрированных труб

№1. Защита от пожара

Есть мнение, что использование гофры обеспечивает дополнительную противопожарную защиту.

Фактически эта характеристика есть только у специальных труб — трудногорючих. Такие изделия иметь обозначения FR — Fire Resistant, устойчивая к огню. Также может применяться маркировка HF — Halogen Free, без галогена. Такая труба не выделяет токсичных галогенов.


Трудногорючие трубы изготавливают из полиэтилена низкого давления (ПНД). Изделие может обозначаться аббревиатурой ПЭВП — полиэтилен высокой плотности или, что тоже самое, HDPE — Polyethylene High Density. В такой материал добавляют антипирен, который уменьшает способность материала поддерживать открытое пламя.

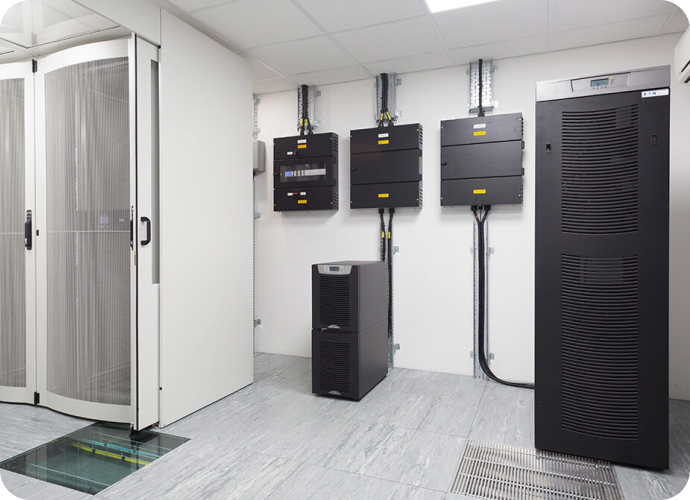

Такие трубы можно монтировать открытым и скрытым способом. Их можно использовать в местах массового пребывания людей и в помещениях с оборудованием, которое должно сохранять работоспособность в условиях пожара, например, в помещениях с серверами или с системами жизнеобеспечения.

№2: Защита от механических повреждений

Часто утверждают, что гофра помогает избежать повреждения кабеля от механических факторов, например, ударов инструментами.

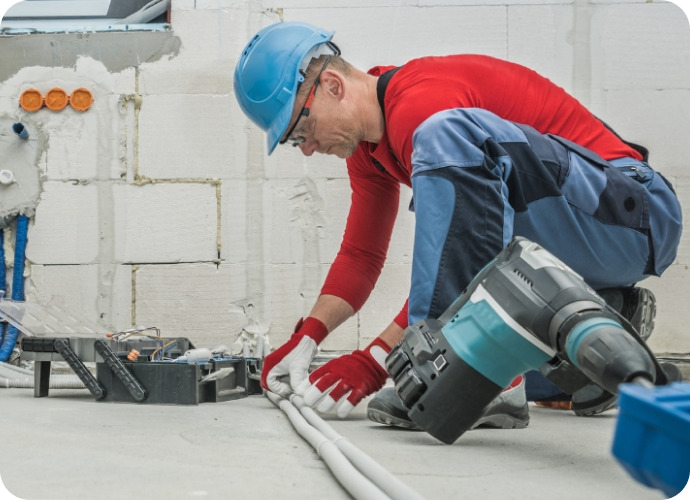

Практика показывает, что стенки большинства видов гофротруб не обеспечивают полной защиты от повреждений. Удар острым предметом способен повредить пластик, открыв доступ влаги и пыли внутрь конструкции. Если планируется работа в условиях возможного механического воздействия, лучше отдать предпочтение металлической, армированной или ПВХ-трубе типа “тяжелая”. Выбор конкретного варианта зависит от особенностей проекта и возможных рисков повреждения кабельной линии.

№3: Простота замены кабеля

Есть мнение, что гофрированная труба позволяет легко достать кабель из нее и затем проложить в ней новый.

Фактически замена кабеля внутри гофры зачастую оказывается затруднительной, особенно если трасса имеет изгибы.



Единственный случай, когда замена кабеля в трубе действительно максимально проста и удобна — когда труба не имеет изгибов и расположена вертикально. В остальных случаях кабель доставать сложно, даже если диаметр трубы значительно больше кабеля. Иногда это сделать вообще не удается и тогда ломаются крепления, на которых держится труба. Полная замена всей трассы в ряде случаев предпочтительнее, нежели попытки протянуть новый кабель через старую гофру.

Советы по прокладке гофрированных труб

• при прокладке гофрированных труб следует избегать острых углов, а также близкого расположения нескольких углов;
• рабочее расстояние для протяжки провода в трубе составляет до 25 метров, с максимальным количеством правильно выложенных 2-3 углов;
• при необходимости увеличения длины цельного отрезка трубы и количества углов следует устанавливать транзитные коробки на углах или на местах, близких к середине цельного отрезка трубы;
• недопустима протяжка в одной трубе одновременно нескольких сетей;
• прокладка каждого вида коммуникаций производится только в предназначенных для этих целей трубах и коробках на определенном расстоянии друг от друга;
• при монолитном строительстве гофрированные трубы тяжелой серии укладываются до подачи раствора и фиксируются к несущим металлоконструкциям, протяжка провода производится после того, как стена сформирована.

Выбор труб в зависимости от условий прокладки

Способы прокладки трубы можно разделить на два типа — скрытую и открытую прокладку.

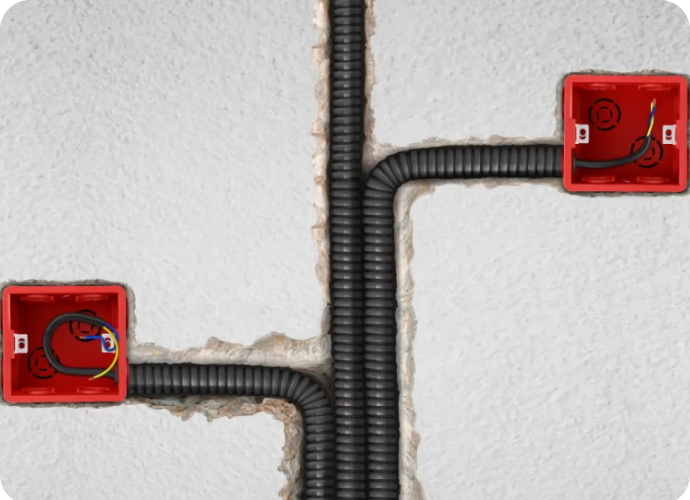

Скрытая прокладка – проводится внутри стен, полов, потолков. К скрытой прокладке также относится и прокладка в спрятанных пространствах строительных конструкций (в пустотах фальшстен, фальшполов, фальшпотолков).



Скрытую прокладку, с точки зрения требований пожарной безопасности, можно разделить на три типа, в каждом из которых могут и должны применяться различные трубы.

• прокладка внутри негорючих материалов (в штробах бетонных и кирпичных стен, в стяжке полов, при монолитном бетоностроении и т. д.).
• прокладка в пустотах негорючих строительных конструкций (внутри негорючих фальшстен, фальшполов, фальшпотолков, например, бетонная стена обшита гипсокартоном).
• прокладка внутри сгораемых перекрытий (внутри деревянных или других горючих стен, в том числе прокладка по бетонной или кирпичной стене с последующей обшивкой деревом или другой горючей облицовкой).

Открытая прокладка – прокладка по поверхности стен, полов, потолков.



Открытую прокладку можно разделить на пять типов:

• прокладка в помещении по негорючим материалам.
• прокладка в помещении по горючим материалам (к примеру, по деревянной стене).
• прокладка снаружи зданий.
• открытая прокладка в пожароопасных помещениях.
• открытая прокладка во взрывоопасных помещениях.

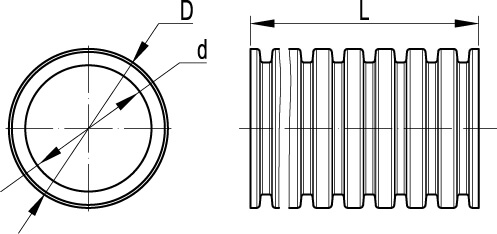

Выбор диаметра гофрированной трубы

• к осветительным приборам, как правило, подводится труба диаметром 16 мм;
• к выключателям и розеткам подводится труба диаметром не менее 20 мм;
• соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром не менее 25 мм, причем желательно проложить еще и резервную трубу;
• для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причем также желательно проложить резервную трубу; • для осуществления соединений между этажами используется труба диаметрами 40 и 50 мм;
• для прокладки телефонной, сигнализационной сетей используется труба диаметром 16 мм;
• для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 20 мм.



Правильно оценивая возможности и ограничения использования гофры, можно значительно повысить безопасность и долговечность электрического оборудования.
